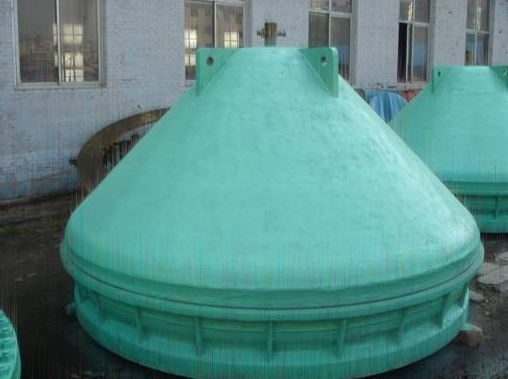

■ 除塵器遮斷閥用途：
遮斷閥用于重力除塵器中粗煤氣的切斷，該閥的結構作了較大的改進，以滿足目前高爐系統強化冶煉的需要。
■ 產品概述：
1、遮斷閥的結構分為兩種：單鐘和雙鐘，單鐘用于小型高爐（200m3)左右，雙鐘結構主要用于中型以上高爐，其密封性好，耐壓高。
2、遮斷閥的密封面采用耐熱，耐沖刷材料，使用壽命長，運行可靠。
3、遮斷閥傳動系統配套的繩輪與導輪，拉桿的上密封支座，用戶可在調整好后直接焊在除塵器上。
■ 性能規范
公稱通徑DN（mm） | 890-2460 |
適用溫度（℃） | <500 |
冷卻水壓力PN（MPa） | <0.08 |
適用介質 | 荒煤氣 |

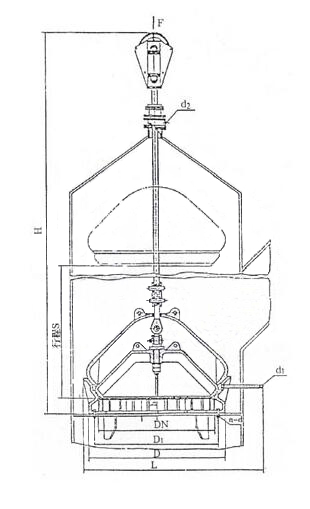

四、主要尺寸、參數及質量
DN | 型號 | D | D1 | b | n-d | d1（in） | d2（in） | L | H | S | 質量（Kg） |
890 | TP44W | 1100 | 1024 | 30 | 16-17 | - | - | - | 3570 | 2000 | 788 |
1200單 | TP44Y | 1600 | 1390 | 30 | 16-22 | G3/8 | - | 1750 | 6600 | 4000 | 1200 |
1200雙 | TP44Y | 1580 | 1320 | 30 | 12-30 | G3/4 | G3/4 | 1940 | 5900 | 3000 | 4300 |
1400 | TP44Y | 1650 | 1520 | 30 | 12-30 | G3/4 | G3/4 | 2170 | 6630 | 3500 | 4788 |
1790 | TP44YTP44Y | 2040 | 1870 | 35 | 12-40 | G1 | G1 | 2730 | 8715 | 4000 | 7400 |
1890 | TP44Y | 2260 | 1970 | 35 | 12-40 | G1 | G1 | 2780 | 7400 | 3600 | 8000 |
2150 | TP44Y | 2420 | 2230 | 40 | 12-φ48 | G1 | G1 | 3025 | 7760 | 3800 | 9000 |
2460 | TP44Y | 3000 | 2540 | 35 | 12-46 | ZG1 | ZG1 | 3370 | 9406 | 5800 | 14000 |
